Ziel des Projekts »GroRoLas3D« ist die Entwicklung einer Systemlösung für das kostengünstige, großformatige Laserstrukturieren von freigeformten, metallisch-reflektierenden Bauteiloberflächen mithilfe eines konventionellen Industrieroboters.
Projektlaufzeit: 01.03.2020 – 28.02.2022
Ziel des Projekts »GroRoLas3D« ist die Entwicklung einer Systemlösung für das kostengünstige, großformatige Laserstrukturieren von freigeformten, metallisch-reflektierenden Bauteiloberflächen mithilfe eines konventionellen Industrieroboters.

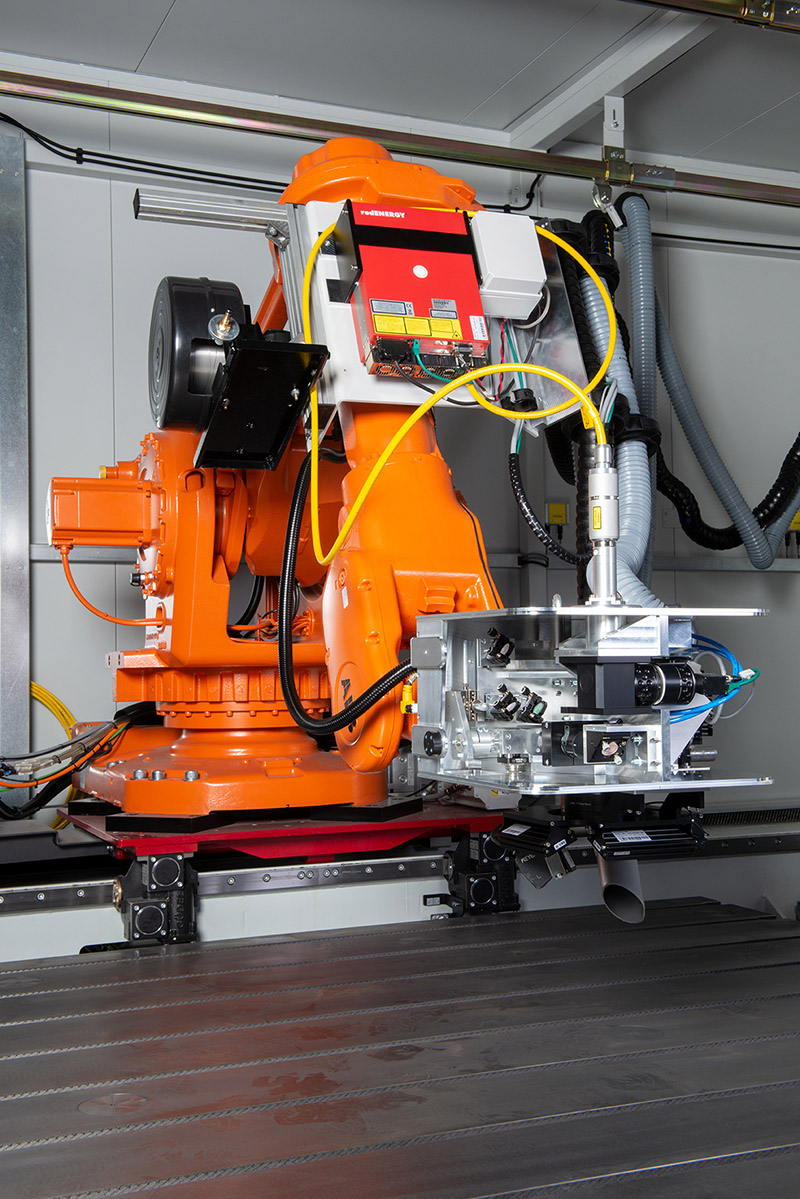

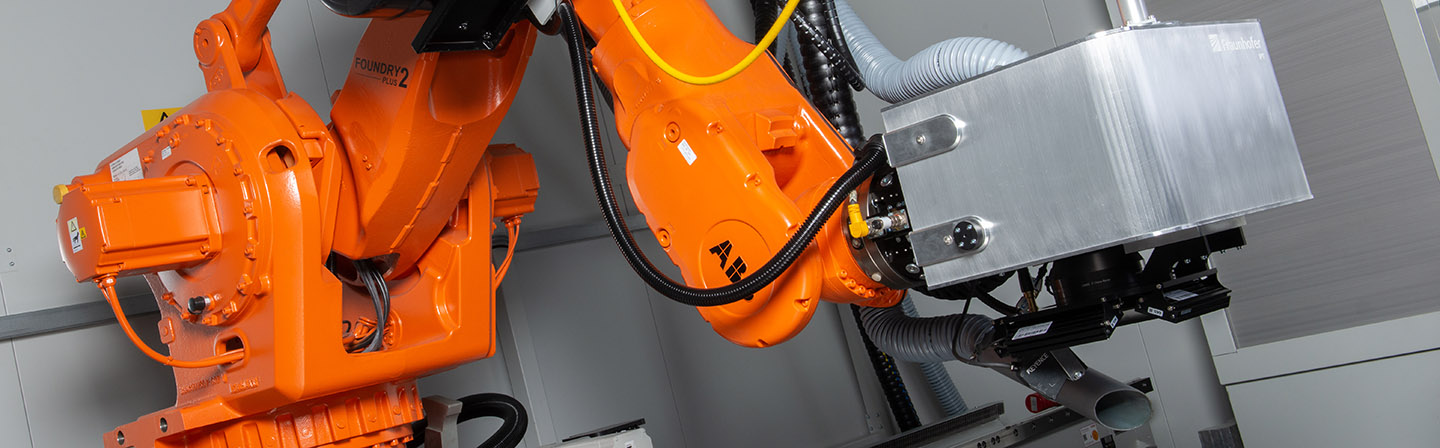

Das Projekt baut auf den Ergebnissen des Projekts »RoboTex« auf, im dessen Rahmen bereits der wirtschaftliche Einsatz eines Industrieroboters für das großflächige Laserstrukturieren von matten und lackierten Oberflächen demonstriert werden konnte. Um die geforderte Positionsgenauigkeit für das nahtlose Laserstrukturieren zu gewährleisten, brachte ein Laser zunächst Positionsmarkierungen in die Bauteiloberfläche ein. Diese Markierungen wurden mit der Kamera des Strahlführungssystems, das sich am Roboter befindet, aufgenommen. Anhand der Kamerabilder konnten mithilfe intelligenter Bildanalyse-Algorithmen die Markierungen bezüglich ihrer Lage, Größe, Orientierung und geometrischer Verzerrung ausgewertet werden. Positionsabweichungen des Roboters zur Oberfläche konnten mithilfe dieser Informationen berechnet und die Bahnplanung für die Laserstrukturierung entsprechend adaptiv angepasst werden.
Im Gegensatz zu matten Oberflächen ist die Bilderfassung bei reflektierenden und stark gekrümmten Oberflächen deutlich erschwert. Diffuse Beleuchtungsverhältnisse und eine unzureichende Tiefenschärfe über das gesamte Bildfeld machen das Erkennen der eingebrachten Lasermarkierungen mit der bestehenden Systemlösung auf solchen Oberflächen nahezu unmöglich. Dieses Defizit stellt ein signifikantes Hindernis für Transfer und Implementierung dieses Technologieansatzes ins industrielle Produktionsumfeld dar.

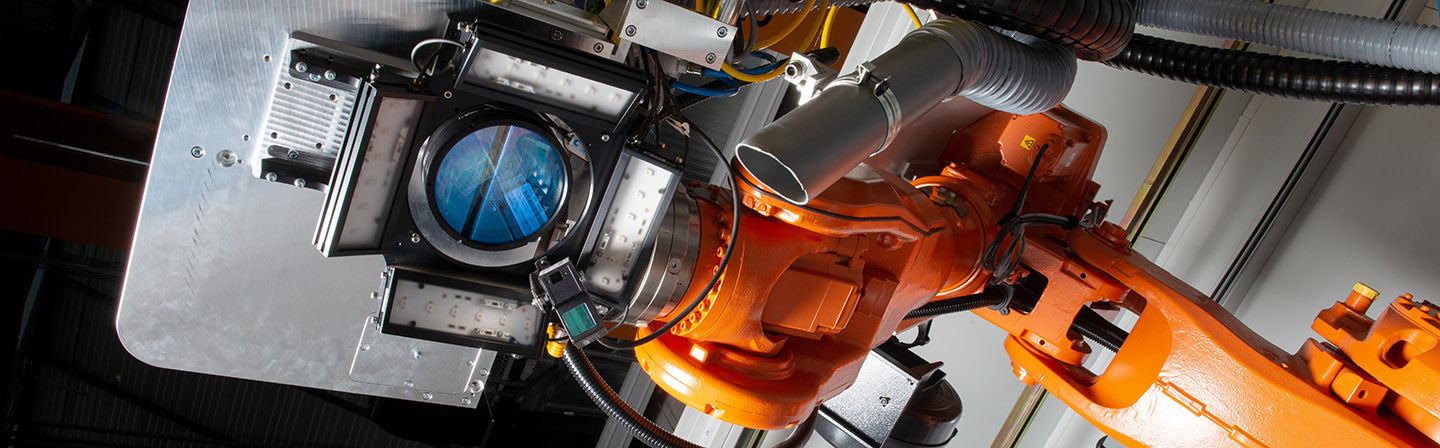

Innerhalb des Projekts »GroRoLas3D« soll daher die roboterbasierte Technologie weiter erforscht und die bisherige Systemlösung für den automatisierten Einsatz in der industriellen Produktion weiterentwickelt werden. Dazu werden zunächst intelligente, softwarebasierte Algorithmen zur Kompensation der störenden Reflexionssignale in Kombination mit einer adaptierten Polarisationsbeleuchtung entwickelt und in die bestehende Softwarelösung implementiert. Um die optische Bildqualität weiter zu steigern, wird zudem das Kamerasystem des Strahlführungssystems modifiziert. Zeitgleich werden Prozessuntersuchungen zum Einsatz neuer Markierungen und Referenzierungsstrategien durchgeführt, um den roboterbasierten Laserstrukturierungsprozess robuster und gleichzeitig schneller zu machen.
Mit dem »GroRoLas3D«-Projekt strebt das Fraunhofer IPT eine Lösung an, welche die Investitionskosten für ein Großstrukturiersystem zum Laserstrukturieren auch für großflächige Bauteile mit reflektierenden, stark gekrümmten Oberflächen um bis zu 80 Prozent senken kann. Damit könnte sich das Laserstrukturieren von großformatigen Bauteilen für eine größere Anzahl von Unternehmen lohnen.
Das Projekt wird durch das Bundesministerium für Wirtschaft und Energie BMWi gefördert.
Fraunhofer-Institut für Produktionstechnologie IPT
